陶粒隔墻板原材料主要有水泥、河砂、陶粒、減水劑、發泡劑和水，利用陶粒和引入氣孔降低混凝土自身的容重。此外，陶粒隔墻板還通過在墻板內部開孔進一步降低墻板的面密度。該墻板生產周期短、質量較輕、性能高、施工便捷，是現代建筑理想墻材，是新型墻材的發展方向之一。下面帶大家了解下陶粒隔墻板的生產工藝流程，一起來看看吧！

  一、陶粒隔墻板的生產工藝流程

  (1)將陶粒進行預濕處理后與細骨料和膠凝材料投入到混凝土攪拌機中攪拌均勻，再加入凈水用量70%~80%的水攪拌均勻；然后將減水劑、引氣劑和剩余水投入混凝土攪拌機中進行攪拌，得到混凝土混合物;如果采用發泡劑發泡，則不摻加引氣劑，將發泡劑通過發泡機產生的泡沫投入到混凝土攪拌機中進行攪拌直至均勻。

  (2)將混凝土混合物均勻注入瑪納成組立模墻板機模腔內，待布料結束后，進行振動、制槽、抹面。

  (3)立模在不低于20°C的室溫下靜停3~5h后，抽芯；然后進行常壓干熱養護，養護溫度為45~60℃，養護時間為4~6h，養護結束后冷卻脫模，自然養護至3天齡期，得到所述免蒸壓陶粒混凝土墻板。

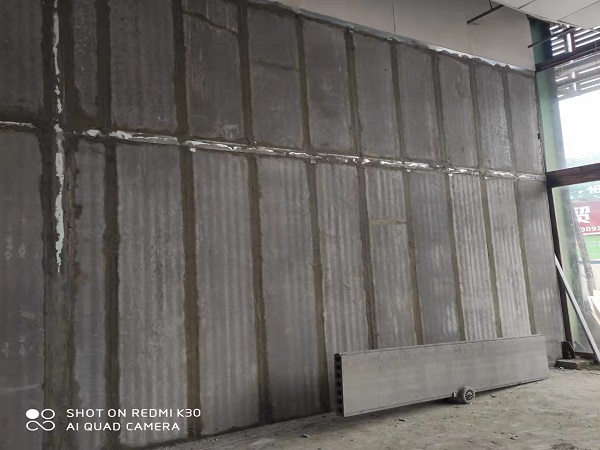

  二、陶粒隔墻板在房屋建筑施工中的應用，與傳統的墻體材料相比，有以下注意事項

  1、各種材料應分類堆放，并掛牌標明材料名稱、規格，切勿用錯，并應存放于干燥處，嚴禁受潮受凍。

  2、施工時室溫以5～35度為宜，暑天施工時，陶粒隔墻板應勿曝曬，以免引起隔墻板變形，影響安裝質量。

  3、粘結劑的選用和配比應由試驗室確定，隨拌隨用，拌制粘結劑的用具用后應洗凈，粘結劑中的膠液不得與其他膠液混用。

  4、應嚴格遵守有關安全操作規程，文明施工。

  5、板材在搬運和存放時，要立放，禁止平放，碼放時要側立放置，傾斜角應大于70度，板材應防雨淋。

  陶粒隔墻板的生產工藝流程就給大家介紹到這里了，希望大家能通過這些內容對陶粒隔墻板有更多的了解。我公司主營集生產、銷售于一體的建材公司，主營有例如陶粒隔墻板、輕質隔墻板、輕質復合隔墻板等多種產品，歡迎大家來電詳詢。
